Núcleos de Arenado

(Sandblasting Nozzles and Nibs / Núcleos y Bicos para Jateamento)







Modelos Disponibles según Standard Argensinter.

Tipo A

Tipo B

Tipo C
Tipo D

Tipo N

Tipo V (Venturi)

Tipo P (Venturi Encasquillado Plastico)

Calidades de Metal Duro

Tolerancias de Fabricación
---
Catalogo en Formato PDF
El catálogo de Núcleos de Arenado encuentra disponible también en formato PDF.

(en español)

 (em Portugues)

(in English)

Detalle de Artículos

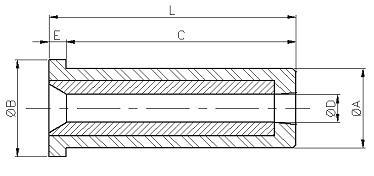

Tipo A









Código de Articulo Valores de las Cotas
ØD L A B C E
NUC NA 3 3 40 24 28 35 5
NUC NA 4 4 50 24 28 45 5
NUC NA 5 5 55 24 28 50 5
NUC NA 6 6 60 25 28 55 5
NUC NA 7 7 65 24 28 60 5
NUC NA 8 8 75 24 28 70 5





Tipo B











Código de Articulo Valores de las Cotas
ØD L A B C E
NUC NB 3 3 83 15 18 39 5
NUC NB 4 4 83 15 18 39 5
NUC NB 5 5 100 20 25 45 10
NUC NB 6 6 100 20 25 45 10
NUC NB 7 7 100 25 30 50 10
NUC NB 8 8 100 25 30 50 10

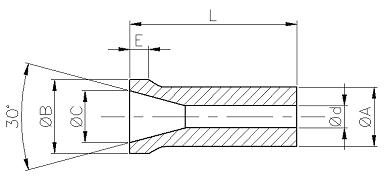

Tipo C







Código de Articulo Valores de las Cotas
ØD L A B C E
NUC NC3 3 40 13 17 11 5
NUC NC4 4 40 14 18 12 5
NUC NC5 5 45 15 19 13 5
NUC NC6 6 45 16 20 14 5
NUC NC7 7 45 16 21 15 5
NUC NC8 8 50 18 22 16 5
NUC NC9 9 50 18 23 17 5
NUC NC10 10 50 20 24 18 5
NUC NC11 11 50 20 25 19 5
NUC NC12 12 55 22 26 20 6
NUC NC13 13 55 23 27 21 6
NUC NC14 14 55 24 28 22 6
NUC NC15 15 55 25 29 23 6
NUC NC16 16 55 25 30 24 6

Tipo D









Código de Articulo Valores de las Cotas
ØA L ØD
NUC ND83 8 10 3
NUC ND103 10 10 3
NUC ND62 6.2 18 2.0
NUC ND31 3.2 12 1.2
NUC ND51 5 12 1.2





Tipo N







Código de Articulo Valores de las Cotas
A B C
NUC NN3 3 30 10
NUC NN3M 3 15 10
NUC NN3MC 3 19 10
NUC NN4 4 40 12
NUC NN5 5 45 13
NUC NN6 6 50 14
NUC NN6C 6 40 14
NUC NN7 7 55 15
NUC NN78C 8 40 15
NUC NN7C 7 40 15
NUC NN7F 7 40 13
NUC NN8 8 65 16
NUC NN8C 8 40 16
NUC NN8D 8 32 18
NUC NN8E 8 34 16
NUC NN8F 8 40 13
NUC NN9 9 65 18
NUC NN10 10 65 20



Tipo V (Venturi)







Código de Articulo Valores de las Cotas
ØD L A B C E
NUC VN5 5 90 28 25 9 19
NUC VN6 6 90 28 25 10 20
NUC VN8 8 90 28 25 12 22
NUC VN9 9 90 28 25 13 23
NUC VN10 10 90 28 25 14 24
NUC VN12 12 90 28 25 16 26
NUC VNL8 8 120 30 25 14 24
NUC VNL9 9 120 30 25 15 25
NUC VN10 10 120 30 25 16 26
NUC VNL11 11 120 30 25 17 27
NUC VNL12 12 120 30 25 18 28



Tipo P (Venturi con Camisa o Encasquillado Plástico)









Código de Articulo Valores de las Cotas
ØD L
NUC VP5 5 90
NUC VP6 6 90
NUC VP8 8 90
NUC VP9 9 90
NUC VP10 10 90
NUC VP12 12 90
NUC VPL8 8 120
NUC VPL9 9 120
NUC VP10 10 120
NUC VPL11 11 120
NUC VPL12 12 120
