Insertos Estandard
Intercambiables
Indexable Carbide Inserts / Insertos Intercambiáves
em Metal Duro |
|
|
|
Recubrimiento de Insertos Estándar
Intercambiables
Metal Duro recubierto PVD (por sus siglas en inglés Phisical Vapor
Deposition).
Ventajas
• Aumento de la productividad.
• Mayor vida útil de la herramienta.
• Menores tiempos de mecanizado.
• Mayores velocidades de corte y avances.
• Menos cambios de herramienta.
• Menos paradas de máquina.
• Menos gastos en refrigerante.
• Mejor acabado superficial, menos rugosidades.
Aplicaciones
Las calidades con recubrimiento PVD se recomiendan cuando se necesita un
filo tenaz y agudo al mismo tiempo, y también para mecanizar materiales
pastosos. Estas aplicaciones están muy extendidas e incluyen todas las
brocas y fresas enterizas, y la gran mayoría de calidades para ranurar,
roscar y fresar. Las calidades con recubrimiento PVD también se utilizan
ampliamente para aplicaciones de acabado y como calidad de la plaquita
central en taladrado.
Calidades ARGENSINTER
- NT - Metal Duro recubierto TiN:
El nitruro de titanio fue el primer recubrimiento PVD. Tiene propiedades
de aplicación general y color dorado.
- MTA - Metal Duro recubierto con TiAlN:
Es la mejor solución para aplicaciones donde se requiere alta
resistencia a la oxidación a alta temperatura, como en el maquinado a
alta velocidad. Este recubrimiento muestra una temperatura de oxidación
por encima de los 800 °C. Es un recubrimiento versátil que continua
encontrando nuevas aplicaciones. Excelente para el maquinado de hierro
gris, acero endurecido, inoxidable, materiales de baja mecanibilidad,
mecanizado de materiales templados, aceros inoxidables, fundiciones y
aleaciones de titanio, mecanizado en seco o con lubricación restringida,
mecanizado de alta velocidad.
|
|
|
Tipos |
|
 Torneado
TNMA, TNMG, TNMM, SNMA, SNMM, SNMG, CNMA, CNMM, CNMG, DNMA, DNMM, DNMG, KNUX
|
|
Roscado TR
|
 |
|
Fresado TPKN, SPKN
|
|
|
|
Calidades de Metal Duro |
 K10 |
|
P20 |
|
P30 |
|
MTA |
|
NT |
|
|
|
|
|
|
|
|
|
Catálogo en Formato PDF |
|
|
El catálogo de
Insertos Estandar Intercambiables se encuentra disponible también en formato PDF.
|
|
|
|
|
(en español)
|
(em Portugues) |
(in English)
|
Detalle
de Artículos
Torneado
|

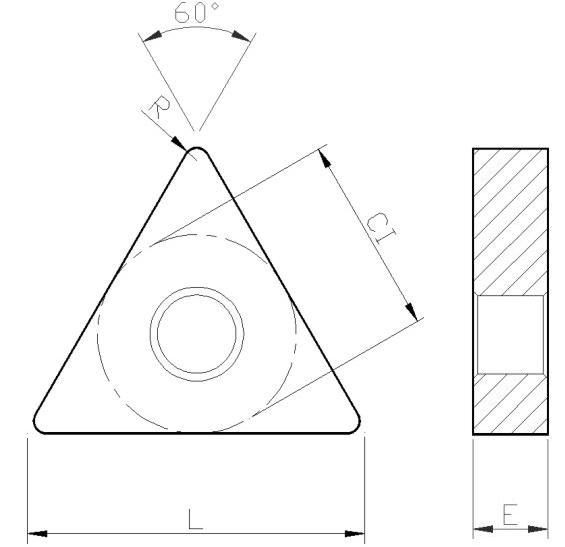

TNMA
|
|
Inserto |
L |
CI |
E |
R |
K10 |
P20 |
P30 |
MTA |
NT |
|
TNMA 160408 |
16,5 |
9,525 |
4,76 |
0,8 |
* |
|
|
* |
* |
|
TNMA 220408 |
22 |
12,7 |
4,76 |
0,8 |
* |
|
|
* |
* |
|
|

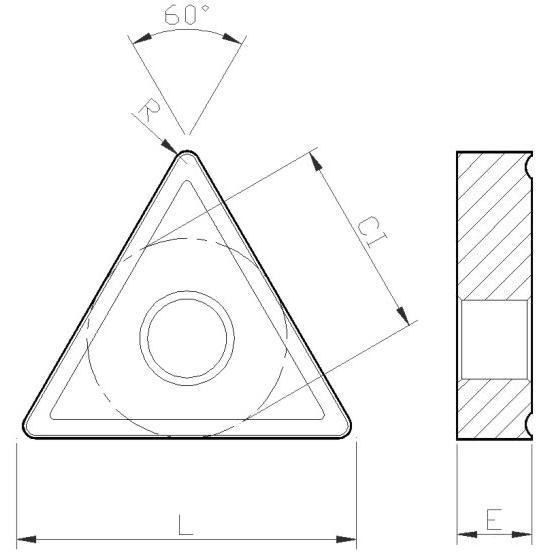

TNMM
|
|
Inserto |
L |
CI |
E |
R |
K10 |
P20 |
P30 |
MTA |
NT |
|
TNMM 160408 |
16,5 |
9,525 |
4,76 |
0,8 |
|
* |
* |
* |
* |
|
TNMM 220408 |
22 |
12,7 |
4,76 |
0,8 |
|
* |
* |
* |
* |
|
|

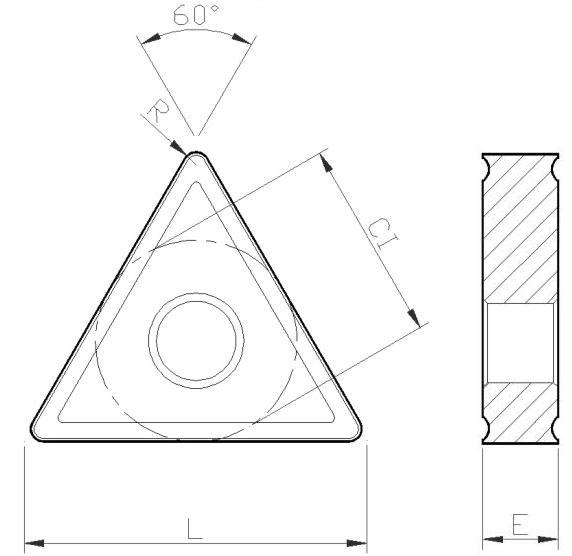

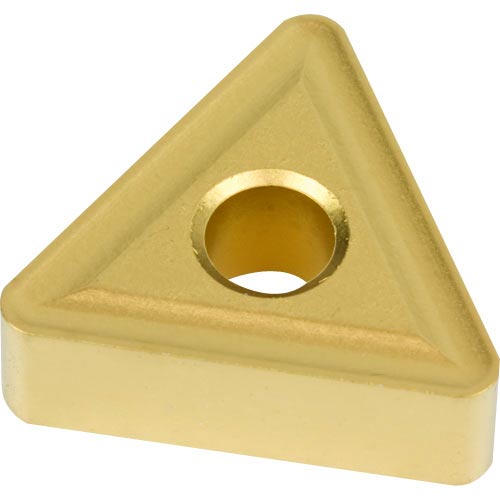

TNMG
 |
|
Inserto |
L |
CI |
E |
R |
K10 |
P20 |
P30 |
MTA |
NT |
|
TNMG 160408 |
16,5 |
9,525 |
4,76 |
0,8 |
|
* |
* |
* |
* |
|
TNMG 220408 |
22 |
12,7 |
4,76 |
0,8 |
|
* |
* |
* |
* |
 |
|

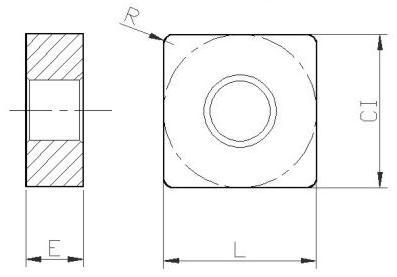

SNMA
|
|
Inserto |
L |
CI |
E |
R |
K10 |
P20 |
P30 |
MTA |
NT |
|
SNMA 120408 |
12,7 |
12,7 |
4,76 |
0,8 |
* |
|
* |
* |
* |
|
|
SNMM
 |
|
Inserto |
L |
CI |
E |
R |
K10 |
P20 |
P30 |
MTA |
NT |
|
SNMM 120408 |
12,7 |
12,7 |
4,76 |
0,8 |
|
* |
* |
* |
* |
|
|

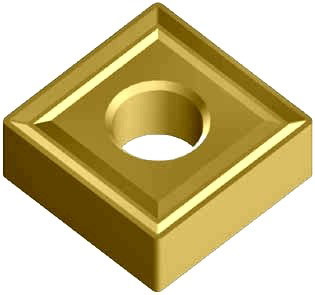

SNMG
 |
|
Inserto |
L |
CI |
E |
R |
K10 |
P20 |
P30 |
MTA |
NT |
|
SNMG 120408 |
12,7 |
12,7 |
4,76 |
0,8 |
|
* |
* |
* |
* |
 |
|

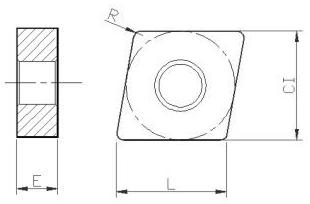

CNMA
 |
|
Inserto |
L |
CI |
E |
R |
K10 |
P20 |
P30 |
MTA |
NT |
|
CNMA 120408 |
12,7 |
12,7 |
4,76 |
0,8 |
* |
|
* |
* |
* |
|
|

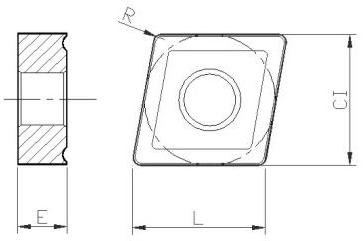

CNMM
 |
|
Inserto |
L |
CI |
E |
R |
K10 |
P20 |
P30 |
MTA |
NT |
|
CNMM 120408 |
12,7 |
12,7 |
4,76 |
0,8 |
|
* |
* |
* |
* |
|
|

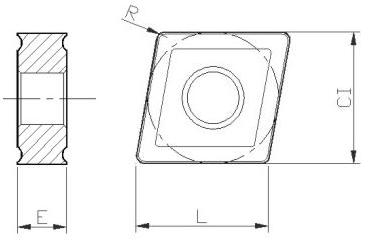

CNMG
 |
|
Inserto |
L |
CI |
E |
R |
K10 |
P20 |
P30 |
MTA |
NT |
|
CNMG 120408 |
12,7 |
12,7 |
4,76 |
0,8 |
|
* |
* |
* |
* |
|
|

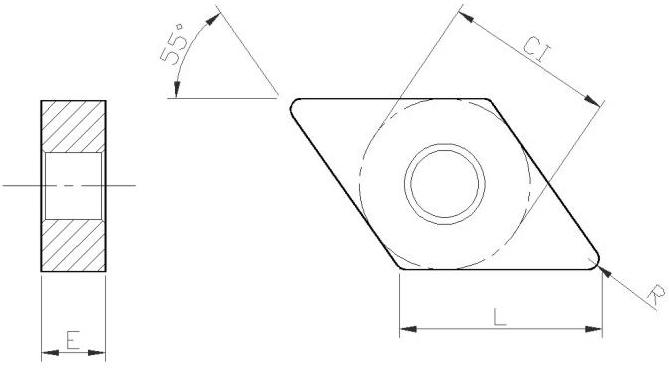

DNMA
 |
|
Inserto |
L |
CI |
E |
R |
K10 |
P20 |
P30 |
MTA |
NT |
|
DNMA 150608 |
15,5 |
12,7 |
6,35 |
0,8 |
* |
|
* |
* |
* |
|
|

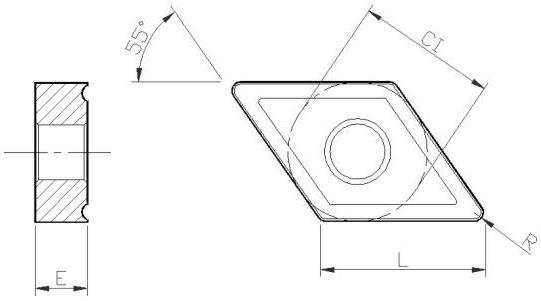

DNMM
 |
|
Inserto |
L |
CI |
E |
R |
K10 |
P20 |
P30 |
MTA |
NT |
|
DNMM 150608 |
15,5 |
12,7 |
6,35 |
0,8 |
|
* |
* |
* |
* |
|
|
DNMG
 |
|
Inserto |
L |
CI |
E |
R |
K10 |
P20 |
P30 |
MTA |
NT |
|
DNMG 150608 |
15,5 |
12,7 |
6,35 |
0,8 |
|
* |
* |
* |
* |
|
DNMG 150608 N |
15,5 |
12,7 |
6,35 |
0,8 |
|
* |
* |
* |
* |
 |

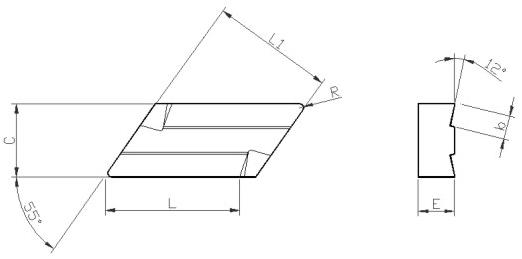

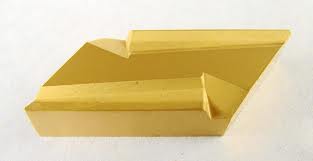

| KNUX
|
|
Inserto |
L |
L1 |
C |
E |
b |
R |
K10 |
P20 |
P30 |
MTA |
NT |
|
KNUX 160405 R11 |
16 |
16,15 |
9,52 |
4,7 |
2.2 |
0.5 |
* |
* |
* |
* |
* |
|
KNUX 160405 L11 |
16 |
16,15 |
9,52 |
4,7 |
2.2 |
0.5 |
* |
* |
* |
* |
* |
|
KNUX 160410 R11 |
16 |
16,15 |
9,52 |
4,7 |
2.2 |
1.0 |
* |
* |
* |
* |
* |
|
KNUX 160410 L11 |
16 |
16,15 |
9,52 |
4,7 |
2.2 |
1.0 |
* |
* |
* |
* |
* |
 |
Roscado

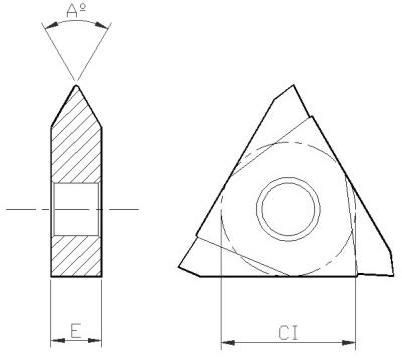

| TR
 |
|
Inserto |
L |
CI |
E |
Aº |
K10 |
P20 |
P30 |
MTA |
NT |
|
TR 16 55º |
16 |
9,52 |
4,76 |
55 |
* |
* |
|
* |
* |
|
TR 16 60º |
16 |
9,52 |
4,76 |
60 |
* |
* |
|
* |
* |
|
TR 22
55º |
22 |
12,7 |
4,76 |
55 |
* |
* |
|
* |
* |
|
TR 22 60º |
22 |
12,7 |
4,76 |
60 |
* |
* |
|
* |
* |
|
Fresado

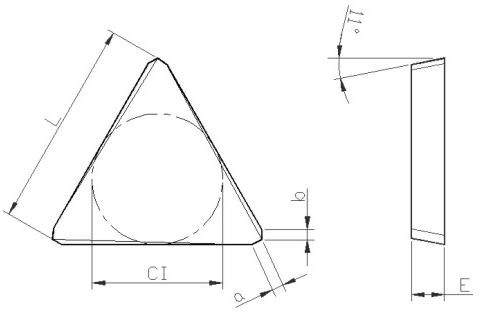

| TPKN/TPAN
 |
|
Inserto |
L |
CI |
E |
a |
b |
K10 |
P20 |
P30 |
MTA |
NT |
|
TPKN 1603 PPR |
16,5 |
9,525 |
3,18 |
1.2 |
1.0 |
* |
|
* |
* |
* |
|
TPAN 1603 PP |
16,5 |
9,525 |
3,18 |
1.2 |
1.2 |
* |
|
* |
* |
* |
|
TPKN 2204 PDR |
22 |
12,7 |
4,76 |
1.4 |
0.7 |
* |
|
* |
* |
* |
|
TPKN 2204 PDL |
22 |
12,7 |
4,76 |
1.4 |
0.7 |
* |
|
* |
* |
* |
 |

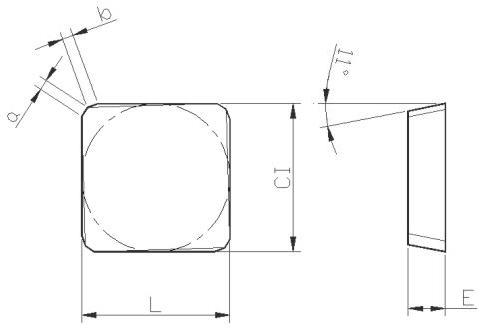

| SPKN
 |
|
Inserto |
L |
E |
a |
b |
K10 |
P20 |
P30 |
MTA |
NT |
|
SPKN 1203 EDR |
12,7 |
3,18 |
1.4 |
1.0 |
* |
|
* |
* |
* |
|
SPKN 1203 EDL |
12,7 |
3,18 |
1.4 |
1.0 |
* |
|
* |
* |
* |
|
SPKN 1504 EDR |
15,875 |
4,76 |
2.6 |
1.0 |
* |
|
* |
* |
* |
|
SPKN 1504 EDL |
15,875 |
4,76 |
2.6 |
1.0 |
* |
|
* |
* |
* |
 |
|
|
|
